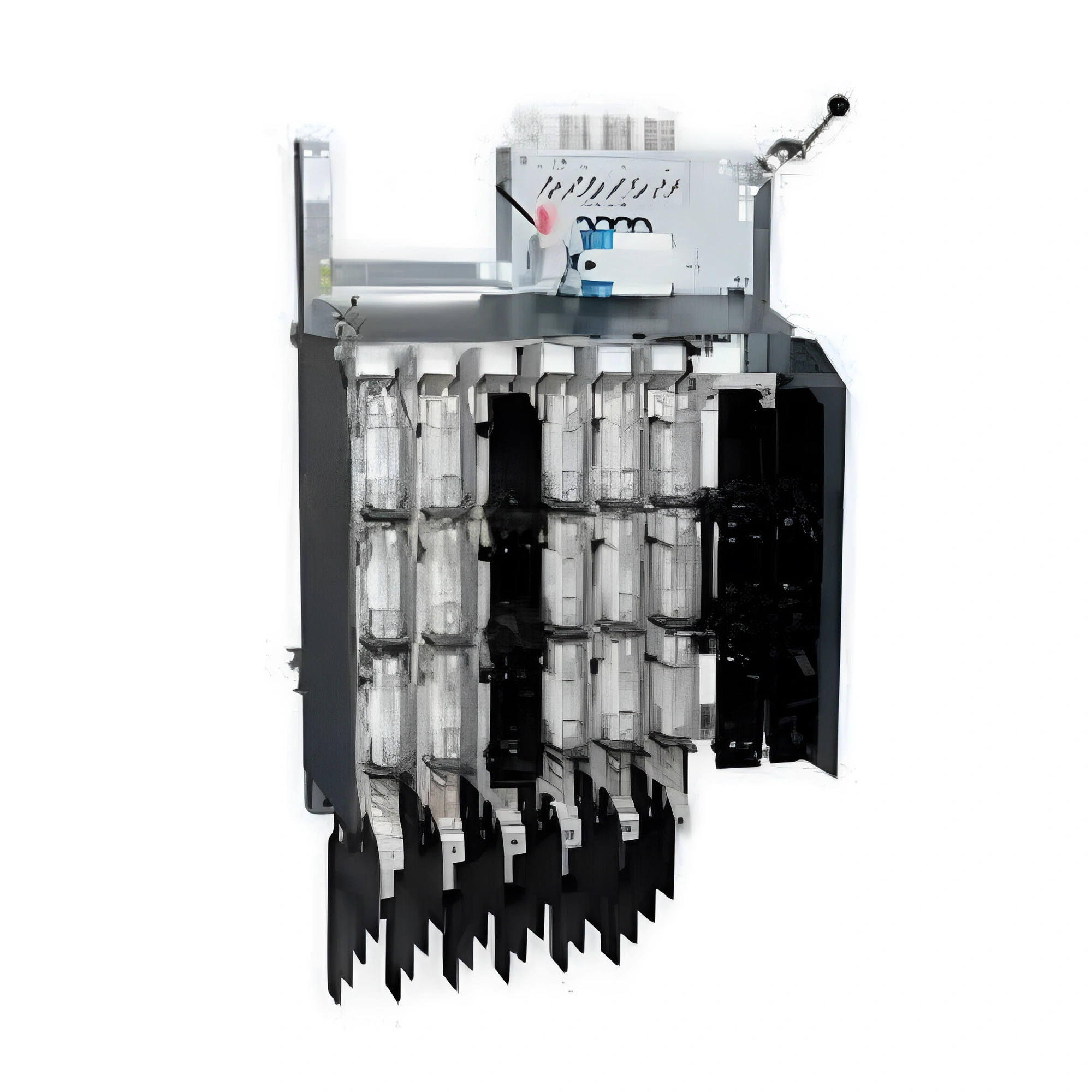

Description
CONDITIONS D’EXPLOITATION
|
Désignation
|
TR8-1200I
|
|
Tension de l’air ambiant
|
≤ 40 °C
|
|
Température moyenne de l’air ambiant pour une
période de 24 heures
|
≤ 35 °C
|
|
Température minimale de l’air ambiant
|
– 5 °C
|
|
Conforme aux spécifications
|
HN63-S61 / HN68-S90
|
CONSTITUTION DU TABLEAU
Le tableau est équipé de :
- Un châssis métallique facilite la fixation murale
- Un appareil de coupure général éventuellement de protection,
- Un jeu de barres
- Départs équipés de protection par coupe-circuit à fusibles.
CARACTERISTIQUES ELECTRIQUES GENERALE :
|
Désignation
|
TR8 – 1200I
|
|
Tension nominale
|
440 V
|
|
Fréquence nominale
|
50 Hz
|
|
Courant nominale d’appareil de coupure
|
1200 A
|
|
Courant jeu de barres
|
1200 A
|
|
Courant nominale des départ
|
400 A
|
|
Niveau d’isolement
– tenue à la tension de choc par rapport à la masse
– tenue sous tension à 50 Hz pendant 1mn
· Par rapport à la masse
· Entre conducteur
· Entre entrée et sortie (appareil de coupure, barrette de neutre, coupe circuit)
|
20 kV
10 kV
3 kV
3 kV
|
CARACTERISTIQUES DES ELEMENTS CONSTITUTIFS PRINCIPAUX
1- Appareil de coupure principal
- Type : interrupteur 1200 A à commande latéral et coupure visible
- Pouvoir de coupure en charge : 1200 A sous une tension de 400 V à cos φ =0.9
- Pouvoir de fermeture sur CC : 25 000 A efficace, soit 52 000 A crête sous tension 440 V à cos φ = 0.25
2- Coupe circuit interrupteur :
- Pouvoir de coupure en charge est de 400 A sous 250 V Cos φ = 0.9
- Pouvoir de fermeture sur court – circuit en charge est de 16000 efficace sous 250V, Cos φ = 0.25
3-Fusible
- Type gl à couteaux, taille 2 (entraxe 115 mm)
4-Châssis
- Acier zingué
- Protection : par peinture anticorrosion Glyfour HT/MC gris 902 R, résistance à 300 heures brouillard saline.
5- Jeu de barres
- Aluminium, 100x 8 / 50×8 / 63×12 / 50×4 / 63x 8
- Etamage
6- Ecrans isolants, panneaux isolants
- Matière : Polyester
7-Isolateurs
- Matière : Bakélite classe P12
8-Porte fusibles de protection des circuits d’éclairage
- Type : sectionneur fusible bipolaire 10 x 38 / 10 A
DIMENSIONS ET MASSE
|
Type de Tableau
|
Hauteur
(mm)
|
Profondeur
avec Poignée (mm)
|
Profondeur sans poignée (mm)
|
Largeur
Avec poignée
(mm)
|
Poids
(Kg)
|
|
TR8 – 1200I
|
1450
|
580
|
520
|
900
|
24
|
