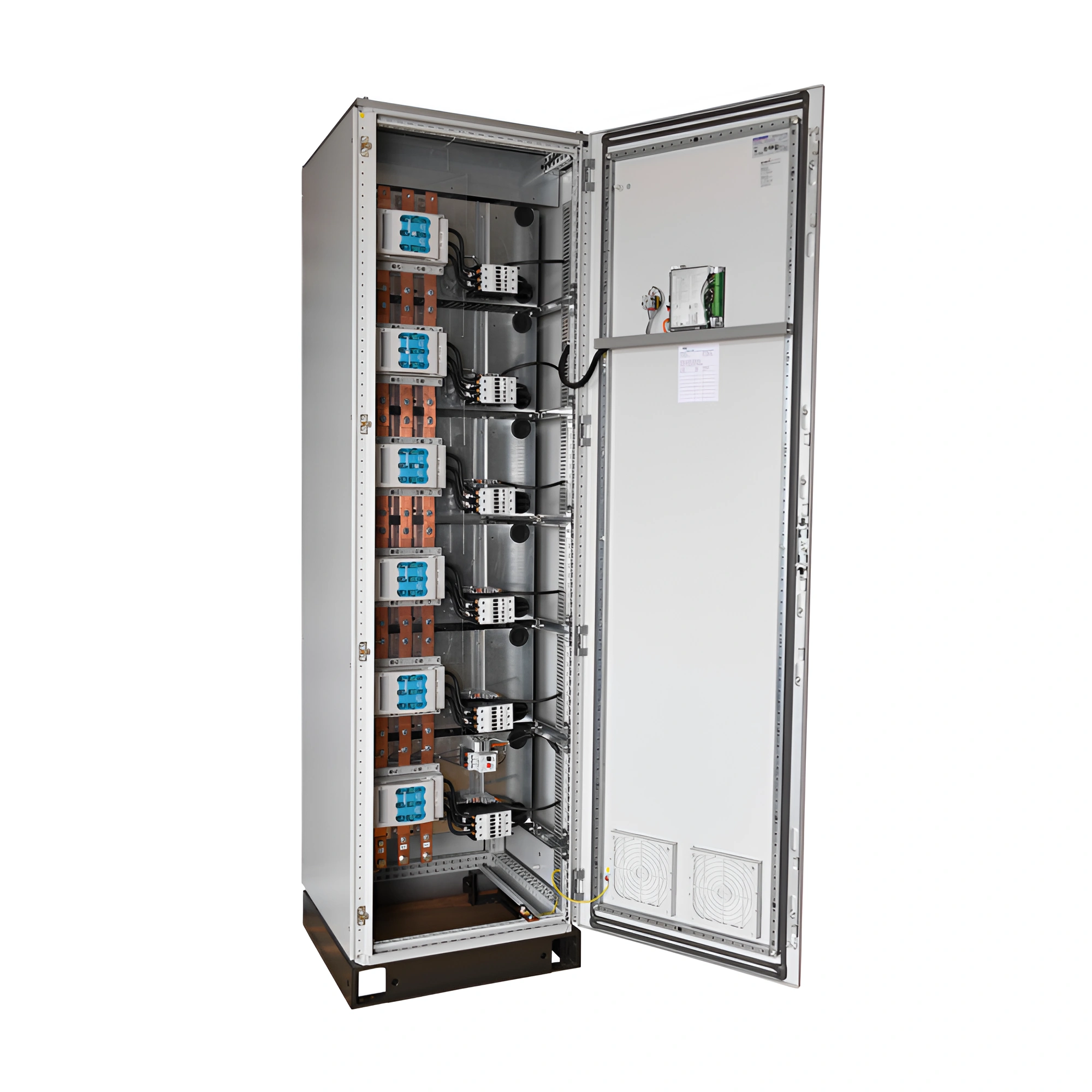

Armoire de compensation

Destinée à la régulation du facteur de puissance des installations électriques, l’EDIEL possède des solutions de régulations de larges gammes de type fixe et automatique, dont la régulation automatique est dédiée à un régulateur électronique à micro processeur qui connecte les batteries de condensateur en fonction de la puissance réactive demandée par la charge.

Description

CARACTERISTIQUES TECHNIQUES

Désignation	Armoire Compensation
Tension nominale	400 V/ac
Fréquence nominale	50 Hz
Puissance nominale (kV/AR)	50 jusqu 1000
Degré de protection	IP 54

COMPOSITION

Un disjoncteur magnétothermique,
Un jeu de barre en cuivre
batterie de condensateur (en film de polypropylène et papier bi-métallisé auto cicatrisant)
Fusibles ou disjoncteurs
Contacteurs tripolaires
un transformateur de courant,
Un régulateur varmétrique,
Trois coupes circuits et fusibles 3 X 2A + N

DIMENSIONS

Désignation	Hauteur (mm)	Largeur (mm)	Poids (Kg)
Armoire de Compensation	1500/2000	700/1600	600/800

NORMES ET REFERENCES

Les équipements électriques sont conformes aux normes CEI, suivantes :

· CEI 439.1, 529, 5290, 1131.15-100.
