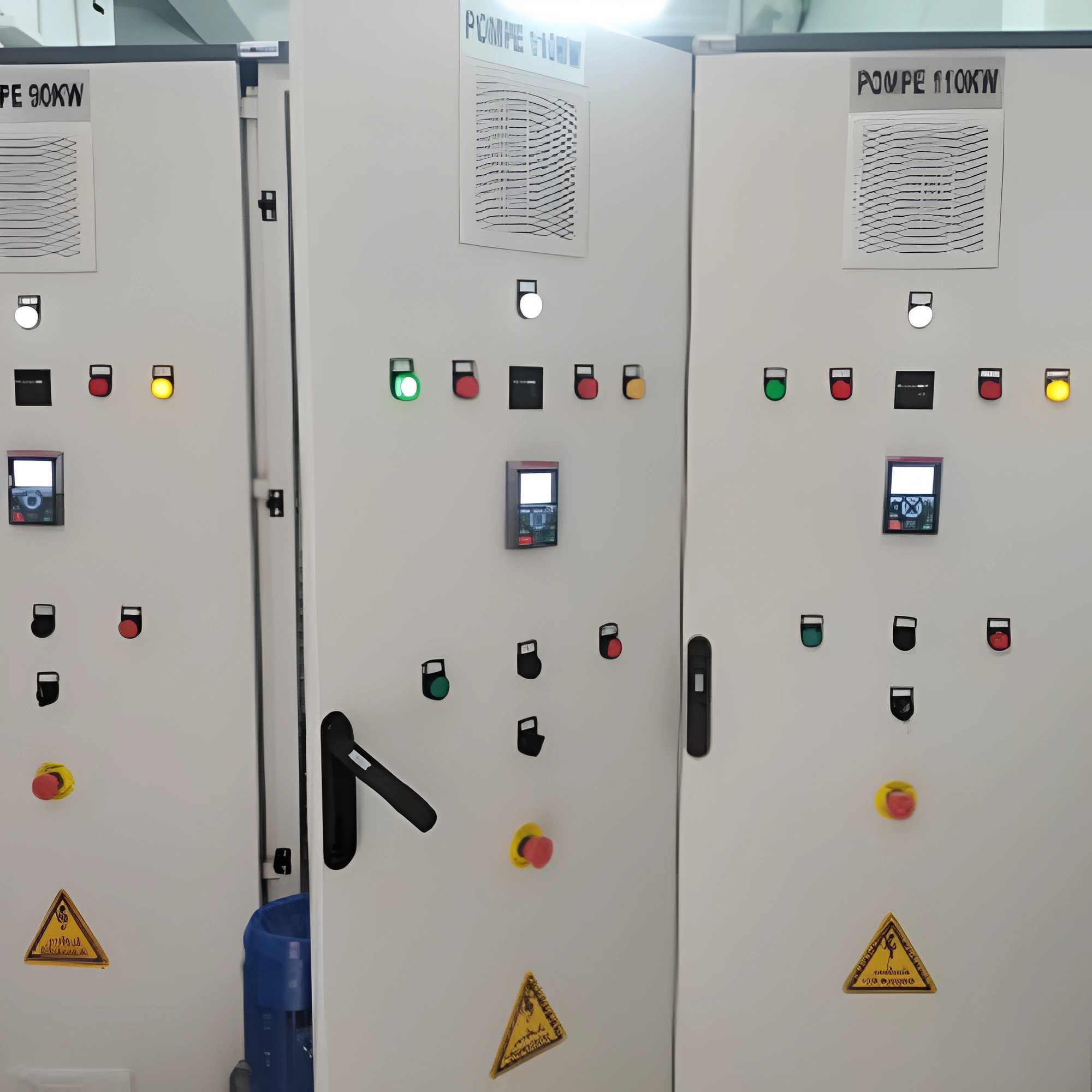

Description
COMPOSITION
Un disjoncteur général 4P, 3d, différentiel 300 m A .
Un de protection contre la baisse de tension, manque et inversion de phases.
Un relais de niveau.
Un voltmètre muni d’un commutateur de phases.
Deux départs assurant l’alimentation de deux pompes 110 K W.
Un de protection contre la baisse de tension, manque et inversion de phases.
Un relais de niveau.
Un voltmètre muni d’un commutateur de phases.
Deux départs assurant l’alimentation de deux pompes 110 K W.
Chaque départ comprend un démarrage statorique.
Pour la protection :
- Trois relais thermiques pour la protection contre les surcharges.
- Un Sectionneur porte fusibles pour la protection contre les courts circuits.
Pour la commande :
- Un micro automate SIEMENS Logo.
- Un bouton poussoir marche (vert).
- Un bouton poussoir arrêt (rouge).
- Un sélecteur de choix : manuel / arrêt / automatique.
- Un bouton poussoir effacement de défaut (rouge).
- Un bouton poussoir arrêt Klaxon (rouge).
Pour le contrôle :
- Un ampèremètre muni de 03 transformateurs de courant et d’un commutateur de phases.
- Un compteur horaire
Pour la signalisation :
- Un voyant marche (vert) pour le réseau normal.
- Un voyant marche (vert) pour le réseau secours.
- Un voyant défaut général (rouge).
- Un voyant défaut pression d’huile (rouge).
- Un voyant défaut température de culasse (rouge).
- Un voyant défaut état de courroie (rouge).
SPECIFICATIONS ELECTRIQUES
Commande station de pompage : P = 110 K W
| Circuit principal | |
| Tension assignée d’emploi | 400 V |
| Tension assignée d’isolement Ui | 660 V |
| Intensité nominale du jeu de barre | 205 A |
| Tension des circuits auxiliaires | |
| Commande | 220 V.CA |
| Signalisation | 220 V.CA |
| Condition d’utilisation | |
| Degré de protection de l’enveloppe | IP 54 |
| Température d’utilisation | T 45 ° |
NORMES ET REFERENCES
Les équipements électriques seront conformes aux normes CEI, et VDE suivantes :
- CEI 439.1, 529, 5290, 1131.
- VDE 0631.
