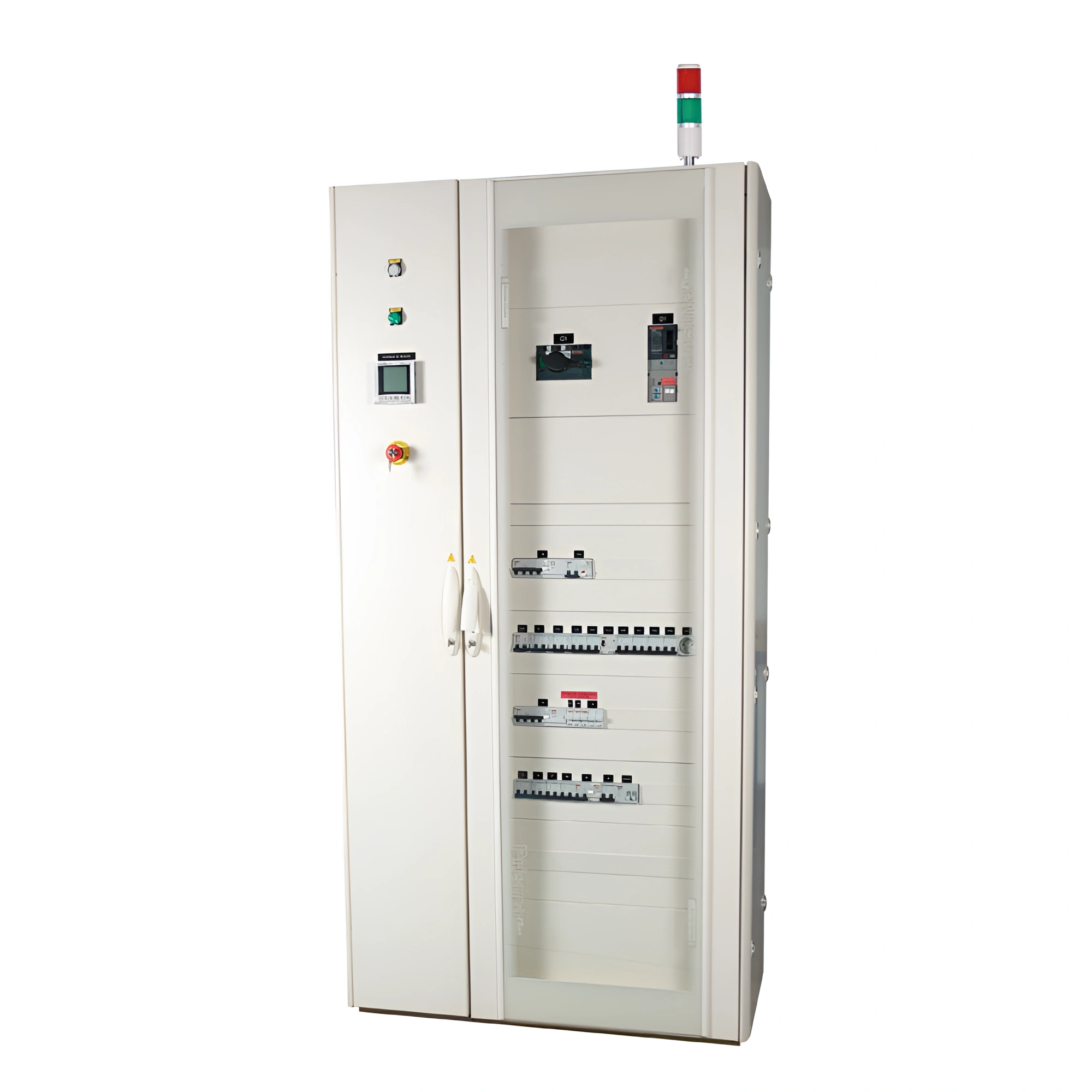

Armoire TGBT

Pour tous les bâtiments, et quelle que soit l’activité qu’ils abritent, l’armoire TGBT et une nécessité pour la protection du réseau et la distribution de l’énergie électrique.

Description

COMPOSITION

A l’intérieure :

Disjoncteur général
Départs adoptés suivant la puissance du récepteur à alimenter
Un jeu de barre en cuivre suivant le courant nominal et le courant de court circuit.
Bornes de raccordement pour l’utilisation.

Sur porte :

Appareils de mesures voltmètre et ampèremètre avec commutateur

TYPES D’ARMOIRES TGBT

1. Armoire TGBT avec une seule arrivée

2. Armoire TGBT avec plusieurs arrivées

3. Armoire TGBT pour le couplage des transformateurs

4. Armoire TGBT avec compensation d’énergies réactive

SPECIFICATIONS ELECTRIQUES

Désignation	TGBT
Tension assignée d’emploi	400 V
Tension assignée d’isolement Ui	660 V
Tension des circuits auxiliaires – Commande – Signalisation	48 à 220 V CA 48 à 220 V CA
Degré de protection	IP 54
Température d’utilisation	45°C

NORMES ET REFERENCES

Les équipements électriques seront conformes aux normes CEI, suivantes :

· CEI 439.1, 529, 5290, 1131,15-100.
