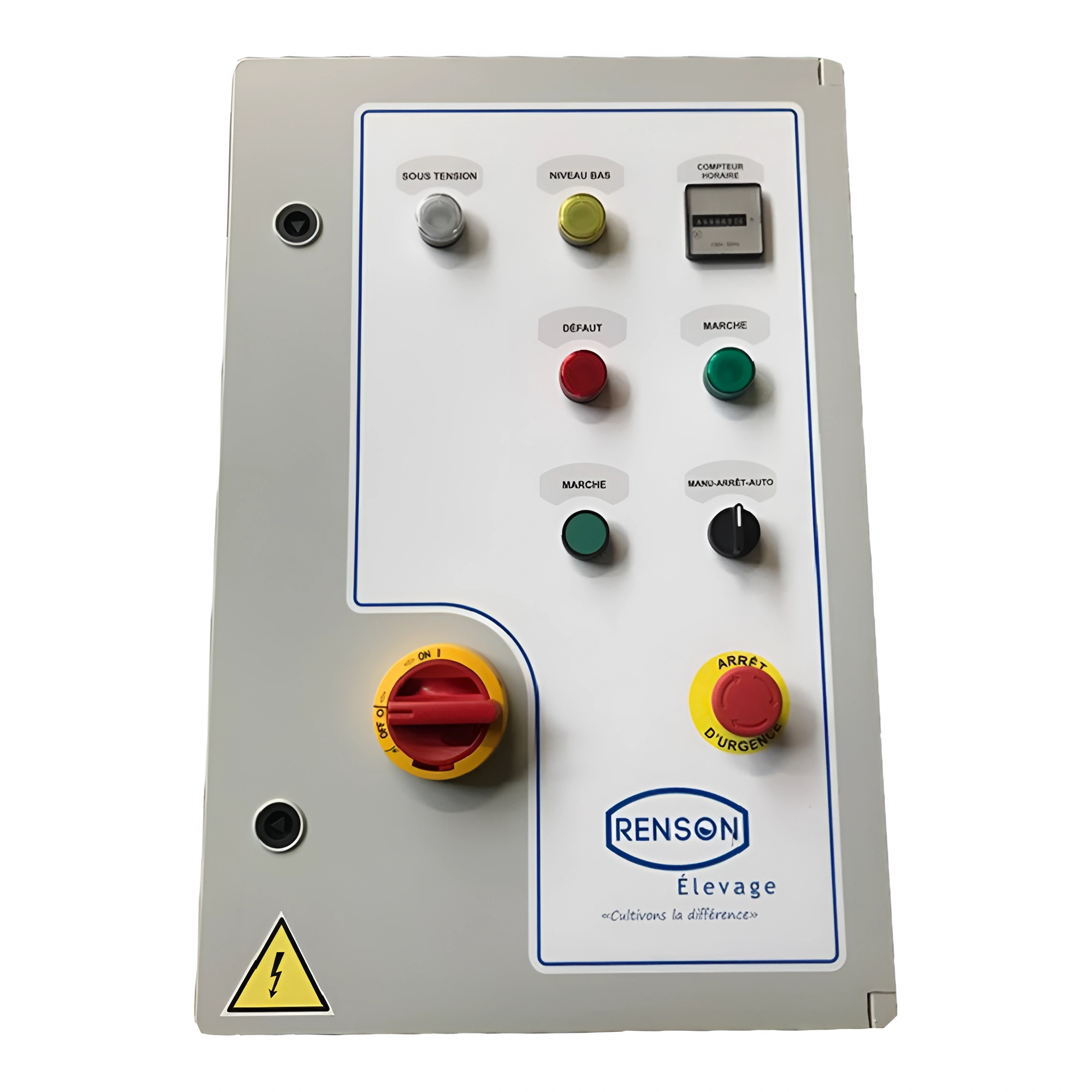

Armoire de pompage avec démarrage progressif

Cet équipement est destiné à la commande et contrôle des pompes. Il constitue la méthode la plus efficace de réduction du courant et du couple pendant le démarrage des moteurs (effet bélier), en augmentant progressivement la tension aux bornes du moteur, procurant ainsi un démarrage progressif , et une accélération douce , en même temps qu’il limite le courant à une valeur juste suffisante pour assurer le démarrage.

Description

COMPOSITION

Une arrivée général sur disjoncteur différentiel 300 mA, cal 160 A, 4P, 3d
Un jeu de barre avec Icc = 50 KA.
Un relais de niveau
Un voltmètre muni d’un commutateur à 7 positions.
Un départ pompe doseuse.
Deux départs moteurs assurant l’alimentation de deux pompes 55 K W.
Voyants lumineux de signalisation de : défaut pompe doseuse, défaut pompe1, défaut pompe2, mise en service pompe1, mise en service pompe2, niveau bas, niveau haut.
Un bornier de puissance.
Un bornier de commande.

Chaque départ moteur comprendra :

Un démarrage progressif.
Pour le contrôle : 01 ampèremètre muni de 01 transformateur de courant, et 01 compteur horaire.
La commande :

01 Bouton poussoir marche (vert).

01 Bouton poussoir arrêt (rouge).

01 Sélecteur de choix : manuel / arrêt / automatique.

01 Bouton poussoir effacement de défaut (rouge).

01 Bouton poussoir arrêt Klaxon (rouge).

La protection des moteurs et démarreurs progressifs contre :

Les courts-circuits.
La surcharge.
La sous –charge.
Une baisse de tension.
Une surtension.
Une absence de phase.
Une sous / sur fréquence 40Hz < F< 60Hz.
La marche en monophasé.
L’ordre des phases.
Le court – circuit des thyristors.
Les démarrages trop fréquents, à savoir : le nombre de démarrages maximum admis : 1-10, la période de démarrage, pendant laquelle le nombre de démarrage compté réglage : 1-60mn, et le temps de démarrage long, le démarreur est mis à l’arrêt sur défaut si le moteur n’atteint pas sa pleine charge.

CARACTERESTIQUES TECHNIQUES

Caractéristiques électriques : P = 55 K W

Circuit principal
Tension assignée d’emploi	400 V
Tension assignée d’isolement Ui	660 V
Intensité nominale du jeu de barre	205 A
Tension des circuits auxiliaires
Commande	220 V.CA
Signalisation	220 V.CA
Condition d’utilisation
Degré de protection de l’enveloppe	IP 54
Température d’utilisation	T 45 °

Condition de démarrage

Les démarreurs seront conçus pour un rapport Id / In <3.

Id : courant de démarrage.

In : courant nominal.

Conditions de service

Les départs moteurs seront étudiés pour un service composé d’une suite de cycle comprenant un temps de démarrage et un temps de fonctionnement à régime constant.

REGLEMENTS ET NORMES

Les équipements électriques seront conformes à la réglementation de la Sonelgaz, ainsi qu’aux normes CEI suivantes :

CEI 439 .1, CEI 529, C15-100, CEI 947-4-2.
